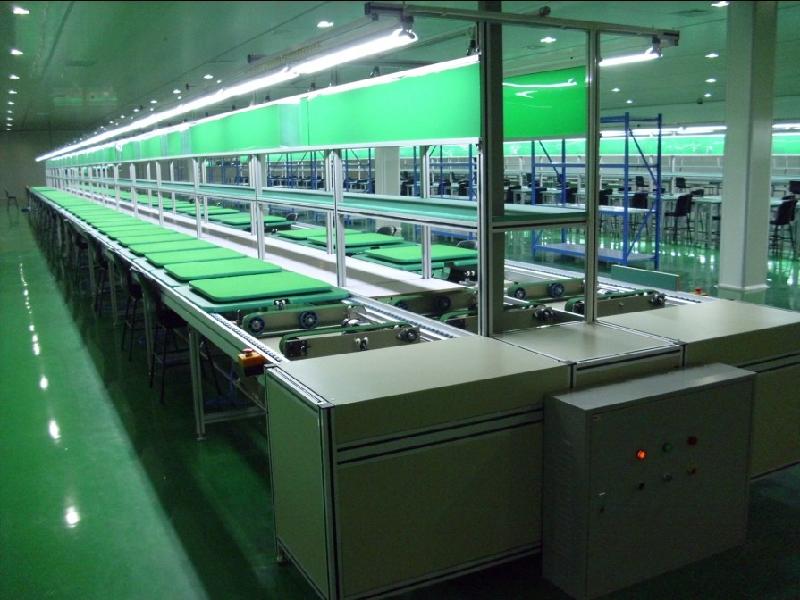

組裝流水線的平面設計應當保證零件的運輸路線較短，生產人員操作便捷，輔助服務部門工作便利，有效地利用生產面積，還要考慮到組裝流水線安裝之間的相互銜接。為了達到這些要求，在組裝流水線平面布置時應考慮組裝流水線的形式、組裝流水線安裝工作地的排列方法等問題。
皮帶線亦可叫皮帶式組裝流水線，也叫皮帶輸送機、帶式輸送機或膠帶輸送機，是組裝流水線的一種用皮帶輸送線來節省人工和提高工作效率。
皮帶線可輸送輸送各種散料、各種半成品、成品等重量較輕的產品、也可用于大小型物料輸送，廣泛用于電子、汽配、食品、家電等行業。由皮帶線和工作臺組合成皮帶組裝流水線，根據不同的環境設計成單邊工位或雙邊工位，使得輸送和裝配可以同步進行。
皮帶線出現*多的問題是跑偏和撒料，因此專業的設計及精細的安裝由為重要，加強日常的維護與保養也必不可少。
皮帶線使用人注意事項提示：
一、進入人員注意穿戴，長發不可散發，防止卷入皮帶發生事故;
二、工作人員識別牌不可采用吊牌;
三、操作人員禁止使用普通手套;
動力滾筒線是輸送設備中的一種主要輸送配件，是自動方式驅動輸送帶或改變其輸送方向的筒形組成。大多數用于底部是平面的物品運輸，主要由傳動滾筒、機架、支架、驅動部等部分組成。具有輸送量大，速度快，運轉輕快，能夠?qū)崿F(xiàn)多品種共線分流輸送的特點。動力滾筒輸送線結構簡單，可靠性高，使用維護方便，能承受較大的沖擊載荷。廣泛應用于各行各業的成本包裝輸送，以及周轉輸送。
動力滾筒線輸送機常用于水平的或向上微斜的輸送線路。 驅動裝置將動力傳給滾筒， 使其旋轉，通過滾筒表面與輸送物品表面間的摩擦力輸送物品。
動力滾筒輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。 帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒) ;另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。
驅動滾筒由電動機通過減速器驅動， 輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。 驅動滾筒一般都裝在卸料端， 以增大牽引力， 有利于拖動。物料由喂料端喂入， 落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送袋卸料端卸出。單鏈滾筒輸送機的原理是輥筒由一根環型鏈條驅動， 鏈條在特制導軌中運行， 具有安裝方便，噪音低的特點。單鏈輪滾筒用大循環的方式驅動，雙鏈輪滾筒用小循環的方式驅動，其他驅動方式用于輕型輸送場合。適用于各類箱、包、托盤等物件的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。
動力滾筒線參數
傳動方式有單(雙)鏈輪、單雙( O)型帶、單(雙)同步帶輪、皮帶傳動。配套鏈輪為 P=12.7mm;Z=14 ;P=15.875mm;Z=14 。滾筒直徑為 50.8 、60、75、89(mm) ;轉彎滾筒輸送機轉彎半徑為 900mm 、1200mm ;
1、滾筒材質：鍍鋅、鍍鋁、不銹鋼、 pvc 材料等。
2、滾筒形式：雙鏈輪錐型滾筒; O 型槽滾筒、普通錐型滾筒。
3、滾筒長度：一般為 500~1200mm ;可根據用戶需求定制。
4、線體支架：不銹鋼、鋁型材、碳鋼噴塑等。
5、輸送速度：一般為 10~30M/min ;可根據用戶需求采用變頻調速連續運行。
6、非標的動力滾筒線根據具體的要求進行定制。
動力滾筒輸送機設備
按驅動方式有單獨驅動與成組驅動之分。 前者的每個輥子都配有單獨的驅動裝置， 以便于拆卸。后者是若干輥子作為一組， 由一個驅動裝置驅動，以降低設備造價。成組驅動的傳動方式有齒輪傳動、 鏈傳動和帶傳動。 動力式輥子輸送機一般用交流電動機驅動， 根據需要亦可用雙速電動機和液壓馬達驅動。
動力滾筒輸送機還可分為直線動力滾筒輸送機、 轉彎動力滾筒輸送機、 動力滾筒輸送機、 自由動力滾筒輸送機、重型動力滾筒輸送機、包膠動力滾筒輸送機;
轉彎滾線標準轉彎內半徑： 300、600、900、1200mm 等或定制;
直段滾筒所用的滾筒直徑： 38 、50、60、 76、89mm 等或定制;
布局形式：水平輸送，傾斜輸送和轉彎輸送;
結構形式：從驅動形式上分為有動力、電動滾筒等;
機架材質：碳鋼噴塑，不銹鋼，鋁型材;
動力方式：減速電機驅動，電動滾筒驅動等形式;
傳動方式：單鏈輪、雙鏈輪、 O 型皮帶、平面摩擦傳動帶、同步帶等;
動力滾筒輸送機調速方式：變頻調速，無級變速等;
滾筒線分類
根據動力形式分為 無動力滾筒和動力滾筒
無動力滾筒： 用手動方式驅動輸送帶或改變其運行方向的圓筒形組件， 是滾筒中的一種， 是輸送設備的主要配件。
動力滾筒又分為 單鏈輪滾筒 、雙排鏈輪滾筒、 壓槽動力滾筒、 同步帶動力滾筒、多楔帶動力滾筒、電動滾筒、積放式滾筒。
動力滾筒線，配合頂升移栽機，實現 90 度， 180 度， 270 度轉向移動。滾筒直徑 60X3.0 ，負荷 500KG 左右。90 度動力滾筒，用于拐角輸送，過度效率高，成本低。
組裝流水線可擴展性高，可按需求設計輸送量，輸送速度，裝配工位，輔助部件（包括快速接頭、風扇，電燈，插座，工藝看板，置物臺，24V電源，風批等，因此廣受企業歡迎；組裝流水線是人和機器的有效組合，***體現設備的靈活性，它將輸送系統、隨行夾具和在線專機、檢測設備有機的組合，以滿足多品種產品的輸送要求。但在日常的工作中，組裝流水線的運行中常會遇見各種各樣的問題，下面中山勤龍輸送設備就這些現象，來做下簡單的介紹：
1、組裝流水線是從左往右和從右往左哪個要好一些？
答：由于大多數人習慣右手，因此組裝流水線主要是從左向右流動。
2、U型組裝流水線是*合適的嗎？
答：不一定，組裝流水線的布置一定要根據產品的特性及工藝性。
3、組裝流水線的產能會隨著速度的加快而增高嗎？
答：產能的高低應取決于瓶頸工序的作業時間。如果強制提高組裝流水線的速度反而會造成許多問題。
4、組裝流水線是為了運送產品而設計的嗎？
答：不完全是，**目的還是為了實現產品的連續性價值流動。
5、為什么剛上班或交接班一段時間產量比較低？
答：是一個準備的階段，并且是問題多發的時間段。所以交接班的管理非常關鍵。
6、組裝流水線的速度設定一定要保持恒定嗎？
答：在同一產品類應是恒定的，在不同產品同線生產時，會出現速度的變化。 http://www.caihongysc.com/
